風機性能測試系統介紹：
特點：一、功能要求該型式試驗臺由一臺工控機控制，可測試風機轉速、扭矩、功率，額定點風壓測定，額定點風量測定，以及輸出功率、風壓以及各種特性曲線測試。特性曲線測試在測試臺架上進行。全部項目測試程序由計算機采集和檢測，并顯示測試結果。計算機系統采用WINDOWS Xp操作系統，人機界面漂亮，能采集、記錄、儲存、顯示各項目測試數據和結果，打印各檢測數據和特性曲線，并提供操作方便、調整靈活、人機界面直觀清晰的計算機軟件。本系統采用手動測試工作方式，采用變頻電機及變頻器進行調速測試本測試臺測試按GB/T1236-2000《工業通風機用標準化風道進行性能試驗》。
二、測試項目技術指標試驗裝置包括風管試驗和風室試驗兩大類，按常規來說，壓力較高的風機采用風管試驗臺測試，壓力較低的風機采用風室試驗臺測試，按GB/T1236-2000標準可分為四種，即A型、B型、C型、D型.將風機與電機、轉矩轉速傳感器裝于一塊鑄鐵測試平臺上，將按GB/T1236標準進行制造的一端進風口用風閥調節出風口，電機加上額定電壓使風機吹風，由計算機控制變動均壓箱進風口孔板從最大到堵轉，均勻變化16次。測出每個點的風壓H及輸入功率P1，同時算出輸出功率PS和效率Eff.測試方法Ⅱ按IEC和GB標準由以上一種方法測得的數據，并畫出下列特性曲線：
pF=f(Q) PZ=f(Q) Eff=f(Q) n=f(Q)
1、全壓、靜壓： 量程 0-50000Pa 精度：±1%
2、流量： 量程 0-10000m3/n 精度：±2%
3、扭矩： 量程 0-100.0 N.m 精度：±0.5%
4、轉速： 量程 0-5000RPM 精度：±0.2%
5、功率： 量程 0-55KW 精度：±0.5%
三、設備配置

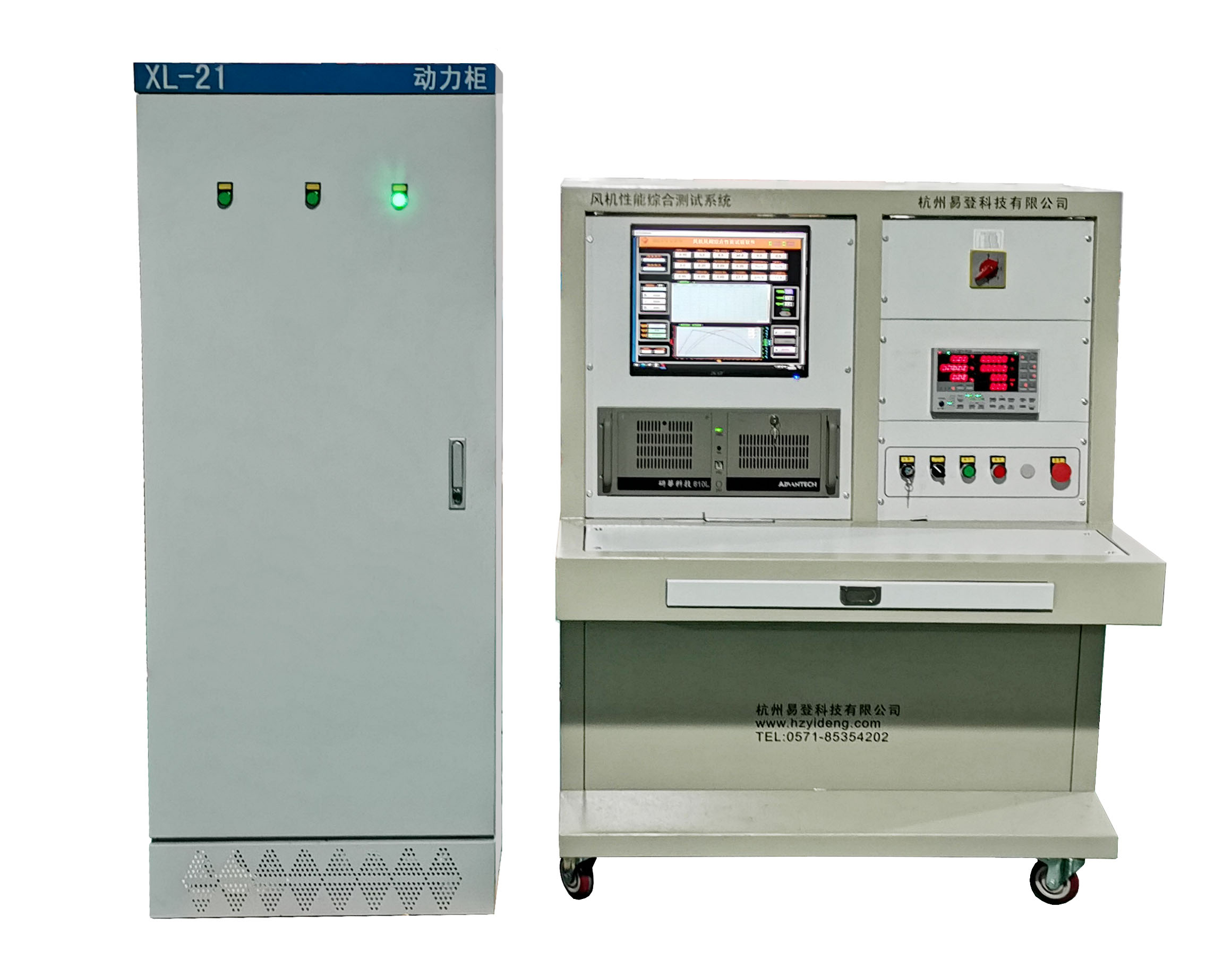

1、電柜：噴塑電柜
2、工作臺架：測試管路 按GB/T1236-2000標準制作，采用進、出風口為聯合測試管路，由手工控制變風量，全部電氣操作由手動控制。
3、測試臺架及管路：特制鋼測試管路 1套 （附圖）
4、計算機配置：主機（工控機），顯示器（17英寸液晶顯示），內存（4G），硬盤（500GB）。
5、工作電源 AC 50Hz/60Hz 220V 5KW、主要元器件供應商： 工控電腦 （標準工控機）、轉速轉矩傳感器（軸功率測試）、 差壓傳感器、壓力傳感器、溫濕度傳感器
