熱烈慶祝電機安全綜合測試系統成功發貨
一、概述：
·測試項目：流量、轉速、電流、功率、壓力(揚程)、效率、溫升。
·系統指標符合GB/T3216-89《離心泵、混流泵、軸流泵和旋渦泵試驗方法》和GB/T12785-91《潛水電泵試驗方法》。

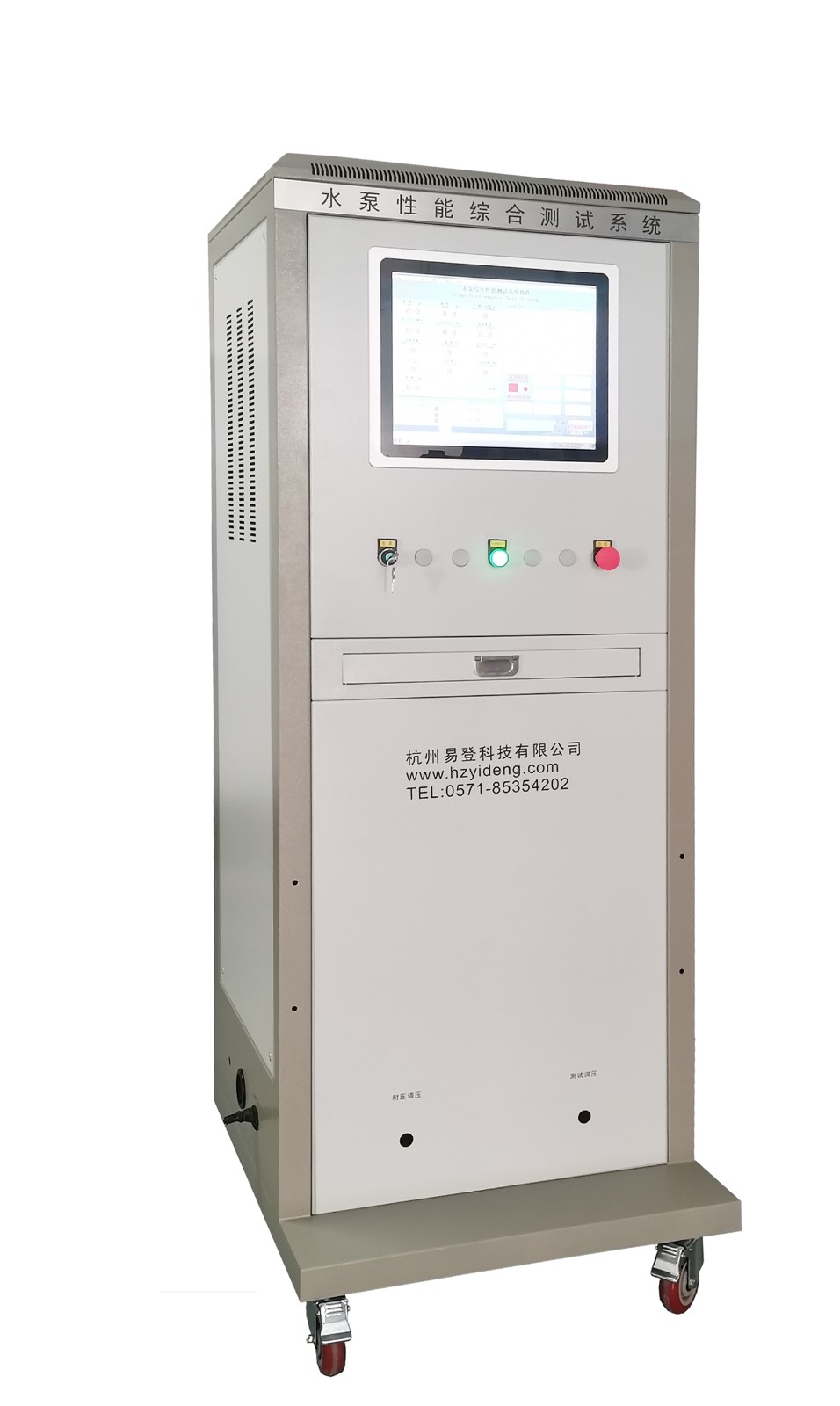

·測試系統由流量轉速測試儀、壓力揚程測試儀、單/三相電參數測量儀、帶電繞組溫升測試儀及LWGY渦輪流量傳感器、壓力變送器、壓力表等組成。
·測試系統精度：流量±0.5%、壓力±0.2%、轉速±0.2%、電壓.±0.5級、電流.±0.5級、功率.±0.5級、溫度±1℃
二、開式試驗裝置：
1、主要對潛水電泵進行出廠試驗和型式試驗。
2、水泵測試系統采用開式結構的標準試驗裝置，試驗回路保證通過測量截面的液流具有軸對稱的速度分布，等靜壓分布和無裝置引起的旋渦。
3、開式水池位于地面上或地面下，水池深度與容積滿足足夠大流量水泵試驗時不發生旋渦。
4、管路測量回路由測量管路、取壓裝置、流量傳感器、調節閥、快速接頭等組成。
5、泵揚程測量共用一套測量回路，指針式壓力表同時顯示，泵出口與測量管路的連接采用快速接頭。
三、閉式試驗裝置：
1、主要對各種離心泵、混流泵、軸流泵、旋渦泵的出廠試驗、型式試驗、汽蝕試驗。
2、采用閉式結構的標準試驗裝置，試驗回路保證通過測量截面的液流具有軸對稱的速度分布，等靜壓分布和無裝置引起的旋渦。
3、閉式試驗裝置位于地面上，由汽蝕筒、穩流筒、油氣分離、勻壓室、管路系統、真空表、真空泵、閥門（或電動閥門）等組成。
四、配電裝置及強電柜：
1、動力配電的容量應根據產品試驗功率來選擇。
2、試驗電源可選擇自耦式調壓器、變頻電源、軟啟動器或自耦啟動器。
3、大功率水泵試驗根據水泵電流大小，選配強電柜，電壓檔3300V/1200V/660V/380V/和電流檔位500A/300A/200A/100A/50A/5A依次可選擇，內置0.2級電流互感器（或電壓互感器）。
五、軟件介紹：
1、型式試驗（性能試驗）是為了確定泵的揚程，軸功率、效率和流量之間的關系。并繪制工作特性曲線。電泵在額定電壓和額定流量下運轉1-2h，使電泵達到穩定狀態。試驗應從功率較小點開始。
對離心泵一般從零流量開始，逐步增大至大流量點流量的115%以上。對混流泵、軸流泵或旋渦泵，應從閥門全開狀態開始，逐步減小到小流量點流量的85%以下。其間應取至少13個不同的流量點，
測點應均勻地分布在整個性能曲線上。對離心泵和旋渦泵應在13點以上；對混流泵和軸流泵應在15點以上。
2、電動機的負載試驗（即效率值）按額定電壓負載法間接測定。通過測定和計算，系統軟件可自動繪制電機工作特性ηm=f(p2)、I1=f(p2)、Sref=f(p2)、P1=f(p2)。
3、汽蝕試驗確定泵的臨界氣蝕余量與流量之間的關系。
六、應用場合：
潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺桿泵、家用增壓泵、排污泵、汽車噴油泵、汽車洗滌器、汽車用冷卻水泵、機動噴霧機、魚缸泵、高壓清洗機、洗衣機（洗碗機）用水泵 。
杭州易登科技有限公司是一家專業生產檢測設備的國家高新技術企業。主要產品包括：測功機、電機定子及出廠自動測試系統、水泵綜合測試系統等檢測設備。歡迎新老客戶來電洽談。咨詢熱線：13064743917（同微信號）
